モデルウィンドウ－固有モード図
[固有値計算]の計算後、各次の部材レベルの固有モード図と重心・剛心を表示します(【固有モード図】を参照)。
アイコン  画面構成
アイコン  表示設定
アイコン  ポップアップメニュー

アイコン 画面構成

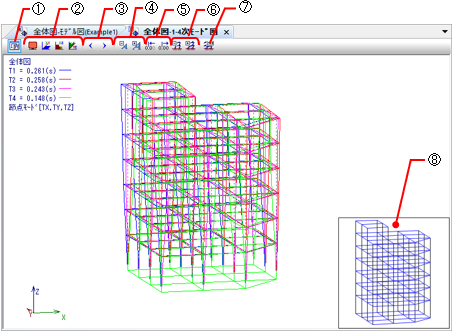

固有モード図のモデルウィンドウは、次のように構成されています。
ウィンドウ
①ナビゲーションウィンドウの表示/非表示
アイコンをクリックすると、ナビゲーションウィンドウの表示/非表示を設定します。
②回転表示
アイコン ： プログラム側の標準角度で表示される架構がウィンドウ内に納まるように再表示を行います。
アイコン ： モデルをXY平面に投影し、再表示します。
アイコン ： モデルをXZ平面に投影し、再表示します。
アイコン ： モデルをYZ平面に投影し、再表示します。
※ [表示]メニューの[全体表示]、[平面図]、[立面図]、[側面図]からも同様の操作を行うことができます。
メニュー
③ビューブロック表示
アイコン ： ビューブロックを定義している場合に、1つ前のビューブロックまたは全体モデル図を表示します。
アイコン ： ビューブロックを定義している場合に、次のビューブロックまたは全体モデル図を表示します。
※ [架構配置入力]メニューの[ビューブロック]から[次のビューブロックの表示]､[前のビューブロックの表示]からも同様の操作を行うことができます。
④文字の拡大/縮小表示
アイコン ： 【属性設定】で設定されているすべての文字サイズを１つ小さくしてウィンドウ内の文字を縮小表示します(ボタンを押すごとに１つずつ小さくなります)。
アイコン ： 【属性設定】で設定されているすべての文字サイズを１つ大きくしてウィンドウ内の文字を拡大表示します(ボタンを押すごとに１つずつ大きくなります)。
※ 拡大/縮小した文字を初期値に戻す場合は、【属性設定】の[初期値に戻す]ボタンをクリックします。
⑤小数点桁数設定
アイコン ： 【小数点桁数設定】で設定されている小数点以下の桁数からひとつ下げて表示します(ボタンを押すごとにひとつずつ下げます)。
アイコン ： 【小数点桁数設定】で設定されている小数点以下の桁数からひとつ上げて表示します(ボタンを押すごとにひとつずつ上げます)。
※ 小数点以下の桁数を初期値に戻す場合は、【小数点桁数設定】の[初期値に戻す]ボタン をクリックします。
⑥拡大率
アイコン ： [応力/変位図-変位表示]で設定されている拡大率から1/1.2倍して表示します(ボタンを押すごとに1/1.2倍で表示します)。
アイコン ： [応力/変位図-変位表示]で設定されている拡大率から1.2倍して表示します(ボタンを押すごとに1.2倍で表示します)。
⑦数値表示
アイコンをクリックすると、数値の表示/非表示を設定します。
⑧ナビゲーションウィンドウ
ウィンドウに表示されているモデルの全体表示を行います(『ナビゲーションウィンドウ』参照)。

アイコン 表示設定

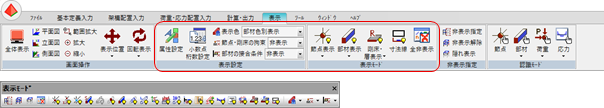

[表示]メニューの〔表示設定〕パネル、〔表示モード〕パネル、または[ツールバー]の[表示モード]により節点などを表示します。
メニュー

また、固有モード図の表示設定を変更する場合は、[応力/変位図-変位表示]で行います。
メニュー

アイコン ポップアップメニュー

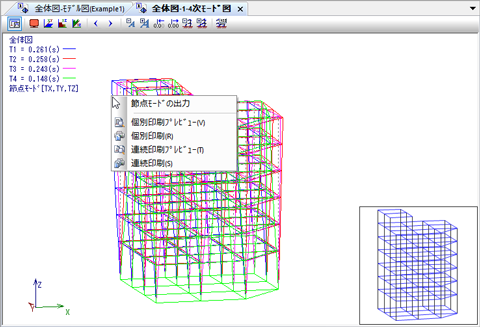

ウィンドウ上で右クリックすると、ポップアップメニューを表示します。
ウィンドウ
｢節点モードの出力｣
各節点モードベクトルをCSVファイルに出力します(【固有モード図の表示】アイコン説明2.を参照)。
｢個別印刷プレビュー｣
固有モード図をプリンタなどへ出力する前に、出力イメージを表示します。
｢個別印刷｣
固有モード図をプリンタなどへ個別に出力します。
｢連続印刷プレビュー｣
固有モード図をプリンタなどへ出力する前に、出力イメージを表示します。
｢連続印刷｣
固有モード図をプリンタなどへ連続で出力します。
